Installation av vattenburen elpanna i Midsommarkransen, Hägersten för befintligt radiatorsystem

Så utförde vi installationen

Uppdraget omfattade projektering, demontering av uttjänt värmekälla och installation av en kompakt, vattenburen elpanna anpassad till ett befintligt radiatorsystem i en bostadsrätt i Midsommarkransen, Hägersten. Vid det inledande platsbesöket genomförde vi en genomgång av lägenhetens effektbehov, kontrollerade radiatorernas skick och förinställningar, dokumenterade rördimensioner samt verifierade huvudsäkring och ledningsdragning i elcentralen. Vi samordnade frånkoppling och säker avstängning av den gamla gasinstallationen med behörig tekniker och frikopplade sedan den tidigare värmekällan från systemet.

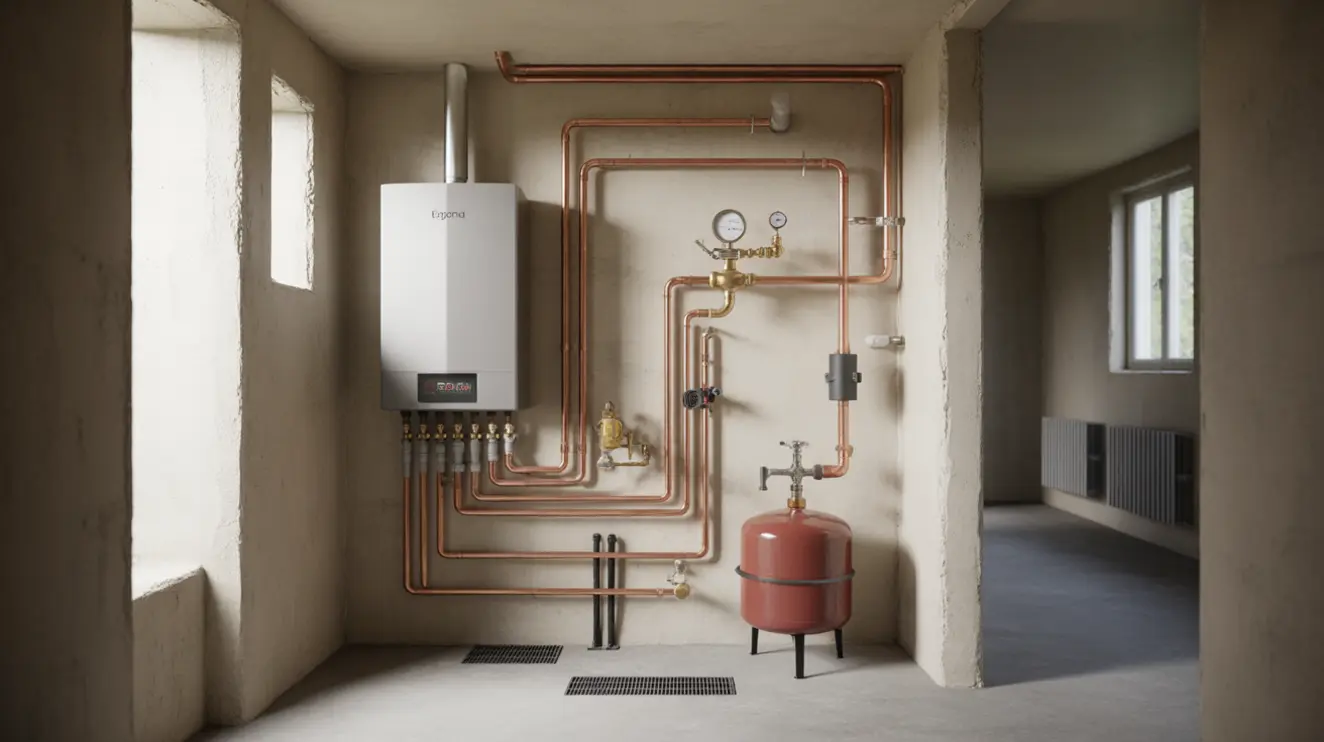

Efter dimensionering valde vi en trefas, stegstyrd elpanna som passade hemmets säkringsnivå och yta. Pannan monterades på en bärande vägg i förrådet med vibrationsdämpande konsoler. På värmesidan installerade vi kulventiler för service, smuts- och magnetitfilter för skydd av pump och värmeväxlare, ett slutet expansionskärl 12 liter, säkerhetsventil 9 bar, manometer, automatisk avluftare samt avtappningsventil för enkel service. Anslutning mot radiatorstammen utfördes med kopparrör 22/15 mm, presskopplingar och rörisolering för minskade värmeförluster. En energieffektiv cirkulationspump med elektronisk varvtalsstyrning monterades och shuntventil med givare kopplades till pannans styrning.

På elsidan drog vi en ny dedikerad trefasgrupp 400 V från elcentralen, installerade dvärgbrytare 3×16 A och jordfelsbrytare typ A 30 mA samt matade pannan med EXQJ 5G2,5. Kabelförläggningen utfördes i diskreta kanaler, och potentialutjämning anslöts enligt gällande branschregler. Vi märkte upp både el och VVS-komponenter för spårbarhet och servicevänlighet. Nödvändiga egenkontroller dokumenterades löpande.

Innan idrifttagning spolade vi anläggningen, rensade radiatorerna på luft och fyllde systemet med behandlat vatten kompletterat med korrosionsskyddande inhibitor. Därefter genomförde vi täthets- och tryckprovning, följt av funktionsprov av cirkulation, shuntreglering och temperaturalarm. Vi injusterade värmekurvan utifrån bostadens läge och stomme, och aktiverade rumsgivare för stabil inomhustemperatur. Samtliga radiatorventiler ställdes in för rimligt flöde och vi verifierade ett jämnt delta-T över slingorna.

Slutresultatet gav ett tyst och snabbt reglerande värmesystem som levererade jämn värme i hela lägenheten. Kunden fick en tydlig digital panel med loggfunktion, och vi lämnade över drift- och skötselinstruktioner på plats. Den nya elpannan utnyttjade befintliga rör och radiatorer effektivt, vilket minskade ingreppen i hemmiljön. Isoleringen runt rören förbättrade komforten i förrådet och skyddade mot onödiga värmeförluster. Efter avslutat arbete städade vi ytorna, tog med oss emballage och metallskrot för återvinning samt bokförde alla komponenter i vår servicejournal.

Material som ingick utgjordes av elpanna med stegstyrning, cirkulationspump klass A, expansionskärl 12 l, säkerhetsventil 9 bar, manometer, automatisk avluftare, magnetit- och smutsfilter, kopparrör och presskopplingar, rörisolering, kulventiler och backventil, shuntventil med givare, EXQJ 5G2,5, dvärgbrytare 3×16 A och jordfelsbrytare typ A. Utförandet slutfördes under två arbetsdagar inklusive injustering och överlämning, och anläggningen driftsattes med dokumenterade mätvärden för temperatur, tryck och pumpflöde.
