Projektet omfattade en komplett uppgradering av elcentralen i Örnsberg, Hägersten, Stockholms län. Bakgrunden var återkommande överbelastning och behov av bättre personsäkerhet samt förberedelse för kommande laster. Vi inledde med genomgång av befintlig anläggning, lastmätning och statuskontroll av matning, skyddsledarsystem och potentialutjämning. En avbrottsplan togs fram tillsammans med beställaren för att minimera driftstopp. Innan arbete påbörjades spänningssattes ingen del utan låsning och märkning av frånkopplad matning, och provisorisk el ordnades för nödvändiga funktioner.

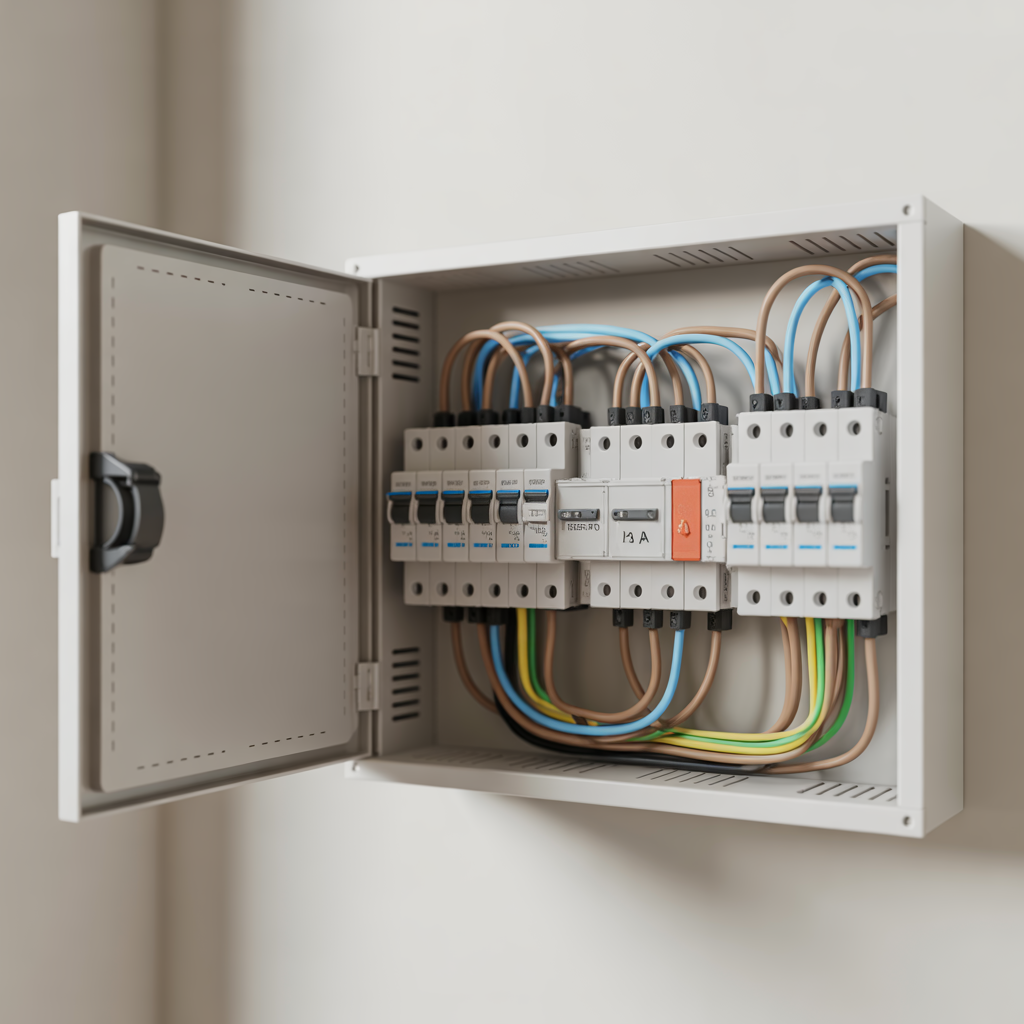

Den gamla centralen demonterades kontrollerat och ersattes med en normkapslad central med DIN-skenor, tydlig gruppmärkning och plats för framtida utbyggnad. Vi installerade automatsäkringar med lämplig karakteristik för respektive krets och kompletterade med jordfelsbrytare typ A 30 mA för uttag och våtutrymmen, samt en selektiv jordfelsbrytare på huvudnivå för övergripande skydd. Ledare terminerades med ändhylsor, moment drogs enligt specifikation och kablage ordnades med halogenfria installationsledningar enligt gällande standard. Belastningen fördelades jämnt mellan faserna för att minska obalans och förbättra driftförhållanden. Övergångar till befintliga rör och kanaler anpassades varsamt för att bevara installationens integritet.
Kvalitetssäkringen följde elsäkerhetslagstiftningen, Elsäkerhetsverkets föreskrifter och Elinstallationsreglerna SS 436 40 00. Innan idrifttagning genomfördes isolationsmätning per grupp, kontinuitetsprov av skyddsledare, loopimpedansmätning för att verifiera utlösningsvillkor, samt funktionsprov och utlösningstidstest av jordfelsbrytare. Samtliga åtdragningspunkter stickprovskontrollerades, och enlinjeschema samt uppdaterad gruppförteckning togs fram och överlämnades. Efter driftsättning utfördes en belastningskontroll och en riktad termisk kontroll för att upptäcka eventuella varmgångar. Arbetet avslutades med genomgång på plats, skötselråd för centralen och rekommendationer för framtida serviceintervall.
